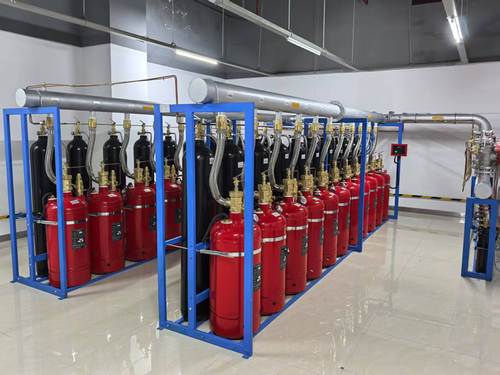

Extinction incendie réseau FM200(HFC-227ea)

Type de stockage externe FM200(HFC-227ea) le dispositif d'extinction d'incendie est un système d'extinction d'incendie au gaz de pointe. Sa conception de base réside dans le stockage séparé du gaz propulseur (généralement de l'azote) et de l'agent extincteur (heptafluoropropane), et dans la fourniture d'énergie par un groupe de bouteilles de gaz propulseur indépendant pour obtenir une décharge efficace de l'agent extincteur. Ce qui suit est une analyse détaillée à partir d'aspects tels que la définition, le principe de fonctionnement, les caractéristiques techniques, les spécifications standard et les applications sur le marché :

i. Définition et classification
Définition
Le type de stockage externe HFC-227ea le dispositif d'extinction d'incendie (également connu sous le nom de système de stockage à pression externe) est un système d'extinction d'incendie à inondation totale, dans lequel le gaz propulseur et l'agent extincteur sont stockés respectivement dans des conteneurs différents. Lorsque le système démarre, le gaz propulseur entre dans le groupe de bouteilles d'agent extincteur par le biais du dispositif de réduction de pression, poussant le liquide FM200(HFC-227ea) à être déchargé à grande vitesse à travers le réseau de canalisations vers la zone protégée, ce qui permet une extinction rapide de l'incendie.
Classification
Par forme de buse :
Type fixe : La direction de la buse ne peut pas être ajustée et convient aux scénarios fixes tels que les salles informatiques.
Type réglable : La direction de la buse peut être librement ajustée, ce qui la rend adaptée aux scénarios complexes tels que les pistes d'aéroport et les mâts de feux de navigation.
Par structure du système :
Avec un système de réseau de canalisations : Une salle de stockage de bouteilles dédiée doit être mise en place, ce qui convient au transport sur de longues distances et à la protection des grands espaces.
Systèmes sans canalisations (tels que les types armoire et suspendu) : Aucune canalisation n'est requise. Ils peuvent être directement installés dans la zone protégée et conviennent aux petits espaces.

Ii. Principe de fonctionnement
Processus de démarrage du système
Détection d'incendie : Les détecteurs de fumée et de température dans la zone protégée émettent des signaux d'alarme incendie et les transmettent au contrôleur.
Traitement du signal : Après un jugement logique, le contrôleur émet une alarme sonore et visuelle et lance un programme de temporisation.
Libération du gaz propulseur : Une fois la temporisation terminée, la vanne du conteneur du groupe de bouteilles de gaz propulseur s'ouvre pour libérer de l'azote à haute pression.
Décharge de l'agent extincteur : L'azote est dépressurisé par un dispositif de réduction de pression, puis entre dans le groupe de bouteilles d'agent extincteur, poussant le liquide FM200(HFC-227ea) à être déchargé à grande vitesse à travers le réseau de canalisations vers la zone protégée.
Atomisation et extinction d'incendie : L'heptafluoropropane liquide se vaporise et absorbe la chaleur dans la zone protégée, abaissant la température. En même temps, les produits de pyrolyse inhibent la réaction de combustion, ce qui permet une extinction rapide de l'incendie.
Composants clés
Groupe de bouteilles d'agent extincteur : Stocke l'heptafluoropropane liquide, équipé de vannes de conteneur, de dispositifs de mesure du niveau de liquide, etc.
Groupe de bouteilles de gaz propulseur : Stocke de l'azote à haute pression et fournit de l'énergie.
Dispositif de réduction de pression : Régule la pression du gaz propulseur pour assurer la décharge stable de l'agent extincteur.
Réseau de canalisations et buses : Acheminent l'agent extincteur vers la zone protégée, et les buses permettent une atomisation uniforme.
Composants de contrôle : y compris les contrôleurs, les dispositifs de retour de signal (pressostats), les boutons de démarrage/arrêt d'urgence, etc.

Iii. Caractéristiques techniques et avantages
Capacité de transmission sur de longues distances
La distance de transport maximale de l'agent extincteur peut atteindre 260 mètres, ce qui le rend adapté aux projets d'ingénierie où la distance entre la salle de stockage et la zone protégée est relativement longue.
Le diamètre des canalisations du réseau de canalisations est relativement petit, ce qui réduit le coût d'investissement des canalisations.
Atomisation à haut rendement et extinction rapide de l'incendie
La haute pression à l'entrée de la buse améliore l'effet d'atomisation de l'agent extincteur et raccourcit le temps de décharge (≤10 secondes).
FM200(HFC-227ea) se vaporise et absorbe la chaleur rapidement, réduisant la température dans la zone protégée. Les produits de pyrolyse inhibent la réaction en chaîne de combustion, ce qui se traduit par une grande efficacité d'extinction d'incendie.
Protection de l'environnement et sécurité
FM200(HFC-227ea) est un gaz incolore, inodore et non conducteur qui n'endommage pas la couche d'ozone (ODP=0) et répond aux exigences de protection de l'environnement.
Le système est équipé d'un dispositif de sécurité pour éviter les risques de surpression. La conception de stockage séparé du gaz propulseur et de l'agent extincteur réduit le risque de fuite.
Scénarios applicables
Lieux de grande surface : tels que les centres de données, les bâtiments de très grande hauteur, les sous-stations électriques, les zones de réservoirs de stockage pétrochimiques, etc.
Exigences de transport sur de longues distances : Scénarios où la distance entre la salle des bouteilles de stockage et la zone protégée dépasse 30 mètres ou où il existe une différence de hauteur (≥50 mètres).
Projet de rénovation : Applicable au renouvellement et à la transformation du système d'extinction d'incendie à l'halon 1301, et le réseau de canalisations d'origine peut être réutilisé.

Résumé
Le type de stockage externe HFC-227ea(FM200) le dispositif d'extinction d'incendie est conçu avec le principe de base du stockage séparé du gaz propulseur et de l'agent extincteur. Avec des avantages tels que le transport sur de longues distances, l'atomisation efficace et l'extinction rapide de l'incendie, il est devenu la solution privilégiée pour les scénarios à forte demande tels que les centres de données et les bâtiments de très grande hauteur. Son développement est strictement contraint par les normes et les réglementations, et la concentration de la chaîne industrielle est relativement élevée. À l'avenir, il continuera d'optimiser ses performances techniques et son champ d'application avec la promotion des politiques et la croissance de la demande du marché.
